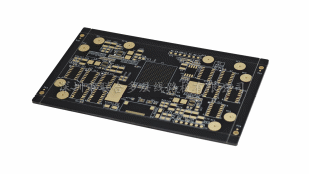

PCB线路板设计是连接电子原理图与实际产品的关键环节,看似“画线路、放元器件”的简单操作,实则需平衡电气性能、制造可行性、成本控制与可靠性要求。无论是普通消费电子的双层板,还是高端服务器的12层HDI板,设计过程中都会面临信号完整性失控、工艺不兼容、电磁干扰超标等多重困难。这些难点若未妥善解决,轻则导致产品性能不达标,重则引发批量报废,因此精准识别并应对设计难点,是PCB工程师的核心能力要求。

高速信号完整性失控:高频场景下的“隐形障碍”

随着PCB设计向高速化(信号速率≥5Gbps)发展,信号完整性问题成为最突出的设计难点,传统“经验化布线”已无法满足需求。

阻抗不连续是首要难题:高速信号传输线的阻抗(如单端50Ω、差分100Ω)需全程一致,但过孔、焊盘、连接器等位置易形成阻抗突变,导致信号反射。某DDR5内存PCB设计中,工程师未优化过孔反焊盘尺寸,过孔处阻抗从100Ω突变至120Ω,信号反射损耗(S₁₁)从-18dB恶化至-10dB,眼图闭合度下降40%,需重新调整过孔参数并进行仿真验证,额外增加3天设计周期。

串扰干扰在高密度布线中更难控制:高速信号线路间的电磁耦合会导致串扰,尤其是时钟信号与数据信号、差分对与单端信号并行布线时,串扰值易超出标准(通常要求≤-30dB)。某PCIe 5.0(32Gbps)PCB设计中,因差分对与相邻单端线间距仅0.2mm(不足线宽3倍),串扰值达-22dB,导致数据传输误码率升高至10⁻⁶,需重新规划布线拓扑,将间距扩大至0.6mm,同时增加接地伴线屏蔽,才使串扰控制在-35dB以下。

时序偏移(Skew)对同步信号致命:高速并行信号(如DDR5、LVDS)需严格控制时序一致性,线路长度差若超过5mil(0.127mm),会导致时序skew超标,引发数据采样错误。某FPGA并行数据总线设计中,因未采用“蛇形走线”补偿长度差,8条数据线的长度差达15mil,时序skew从10ps增至30ps,超出芯片时序预算,需通过激光调阻微调线路长度,使长度差控制在3mil以内,耗时2天完成优化。

制造工艺不兼容:设计与生产的“脱节陷阱”PCB设计需充分适配工厂制造能力,否则会出现“设计可行、生产不可行”的困境,这一难点在高难度PCB(如HDI板、厚铜板)设计中尤为明显。

最小线宽线距超工艺极限是常见错误:普通PCB工厂的机械蚀刻工艺最小线宽线距为0.1mm,若设计中采用0.08mm,会导致蚀刻后线路残留或短路。某智能手表HDI板设计初期,工程师为压缩面积将线宽设为0.07mm,合作工厂反馈无法加工,需调整至0.09mm并采用激光蚀刻工艺,不仅增加20%制造成本,还延长5天交付周期。

过孔与焊盘设计不合理导致焊接故障:过孔直径过小(<0.2mm)会增加钻孔难度,良率从98%降至85%;过孔与焊盘边缘间距过近(<0.2mm)会导致蚀刻时焊盘变形。某汽车电子PCB设计中,BGA焊盘过孔与焊盘边缘间距仅0.1mm,批量生产时15%的焊盘出现变形,导致BGA贴装偏移,需重新修改焊盘设计并返工,损失超10万元。

层叠结构与材料选择失配:多层板的层叠设计需考虑工厂层压能力,如层数超过16层时,层压对位精度易超出±25μm的标准;选用特殊基材(如PTFE高频基材)时,若未提前与工厂确认加工工艺,会出现层间结合力不足。某5G基站PCB设计采用18层结构+PTFE基材,工厂层压后发现内层线路错位达40μm,需拆分层叠为“10层+8层”的子母板结构,同时更换基材供应商,导致设计周期延长1周。

电磁兼容(EMC)超标:复杂环境下的“合规难题”

PCB设计若忽视电磁兼容,产品易因辐射超标或抗干扰能力弱无法通过认证,尤其在医疗、汽车、通信等强监管领域,EMC合规是设计必须跨越的门槛。

辐射发射(RE)超标是常见问题:高速信号线路的电磁辐射若未有效屏蔽,会超出GB 9254或FCC Part 15标准限值。某智能音箱PCB设计中,WiFi模块的射频线路未靠近接地层,辐射发射值在2.4GHz频段达-30dBμV/m,超出标准限值5dBμV/m,需重新调整层叠(将射频层紧邻接地层)并增加屏蔽罩,才使辐射值降至-38dBμV/m。

传导干扰(CE)

影响电源系统:PCB的电源线路若未优化滤波设计,会通过电源线传导干扰外部设备。某工业PLC PCB设计中,开关电源模块的电源线未布置共模电感和X电容,传导干扰在150kHz频段达-40dBμV,超出EN 55011标准,需在电源入口增加EMC滤波电路,同时优化电源层布局,使传导干扰控制在-50dBμV以下。

抗干扰能力弱导致功能异常:模拟信号(如传感器信号、音频信号)线路若未与数字信号隔离,易受数字噪声干扰。某医疗监护仪PCB设计中,心率监测模拟线路与数字控制线路并行布线,模拟信号信噪比从70dB降至55dB,导致心率测量误差增大,需将模拟线路单独布置在顶层,中间用接地层隔离数字线路,同时采用屏蔽双绞线,才使信噪比恢复至68dB。

成本与可靠性平衡:“性能过剩”与“偷工减料”的两难

PCB设计需在成本控制与可靠性之间找到平衡点,过度追求性能会导致成本飙升,而盲目压缩成本则会牺牲可靠性,这一难点在消费电子和工业设备设计中尤为突出。

材料选型成本失控:高端基材(如高Tg FR-4、PTFE)的价格是普通基材的2-5倍,若无需高温或高频场景却选用高端材料,会造成成本浪费。某小家电控制板设计中,工程师误用Tg 170℃的高Tg FR-4基材(实际工作温度≤85℃),单平米成本从30元增至50元,10万片订单额外增加200万元成本,需更换为普通FR-4基材并重新验证可靠性。

铜箔厚度与载流能力错配:过厚的铜箔(如3oz)会增加成本,过薄则无法满足电流需求。某电源适配器PCB设计中,为降低成本选用0.5oz铜箔(载流能力0.5A),但实际电源回路电流达1A,导致线路温升从40℃升至75℃,超出安全阈值,需更换为1oz铜箔,单平米成本增加10元,同时重新调整线路宽度。

可靠性设计“过度冗余”:在非关键场景中过度增加冗余设计(如双电源、备用过孔),会导致成本上升。某消费级路由器PCB设计中,工程师为提升可靠性增加双电源切换电路,成本增加15%,但实际使用中电源故障概率仅0.1%,后续简化设计保留单电源+过流保护,在满足可靠性的同时降低成本。

元器件布局与散热矛盾:“空间拥挤”与“热量堆积”的冲突

智能设备的小型化导致PCB空间紧张,元器件布局易出现“高密度”与“散热差”的矛盾,尤其在功率PCB(如LED驱动、电机控制器)设计中,散热问题直接影响可靠性。

大功率元器件散热不足

:IC、MOS管等功率器件的热量若无法有效传导,会导致结温超标(如超过125℃)。某LED路灯PCB设计中,工程师将3颗10W LED驱动IC集中布置在20mm×20mm区域,未预留散热铜箔,工作时IC温度达140℃,出现闪烁故障,需重新布局将IC分散布置,同时增加2mm宽的散热铜箔连接至金属外壳,使温度降至110℃。

热敏元器件受高温影响:电容、传感器等热敏元器件若靠近功率器件,会因高温导致参数漂移。某汽车ECU PCB设计中,温度传感器距离功率MOS管仅5mm,MOS管工作温度达100℃,导致传感器测量误差从±1℃增至±3℃,需将传感器移至15mm外,同时增加隔热铜箔屏障,误差恢复至±1.5℃以内。

布局密度与维修便利性冲突:高密度布局虽能缩小PCB面积,但会导致元器件间距过小(<0.5mm),后续维修时热风枪易损坏相邻元器件。某智能手机主板设计中,BGA芯片与周边电容间距仅0.3mm,维修时30%的电容被高温吹落,需将间距扩大至0.6mm,同时优化布局使维修通道畅通,维修良率从70%提升至95%。

PCB线路板设计的难点本质是“多目标优化”的矛盾:高速信号需求与信号完整性的矛盾、设计灵活性与制造工艺的矛盾、性能提升与成本控制的矛盾、空间压缩与散热可靠性的矛盾。应对这些难点需建立“仿真驱动设计”的理念:通过SI/PI/EMC仿真提前预判信号、电源、电磁问题;加强与PCB工厂的工艺对接,确保设计参数适配制造能力;基于应用场景精准定义可靠性指标,避免“过度设计”或“设计不足”。随着PCB技术向更高密度、更高速度、更复杂场景发展,设计难点将持续演变(如太赫兹频段的信号控制、三维集成的散热设计),但只要掌握“问题预判-仿真验证-工艺协同-成本平衡”的核心逻辑,就能有效应对挑战,设计出高性能、高可靠、低成本的PCB产品。
